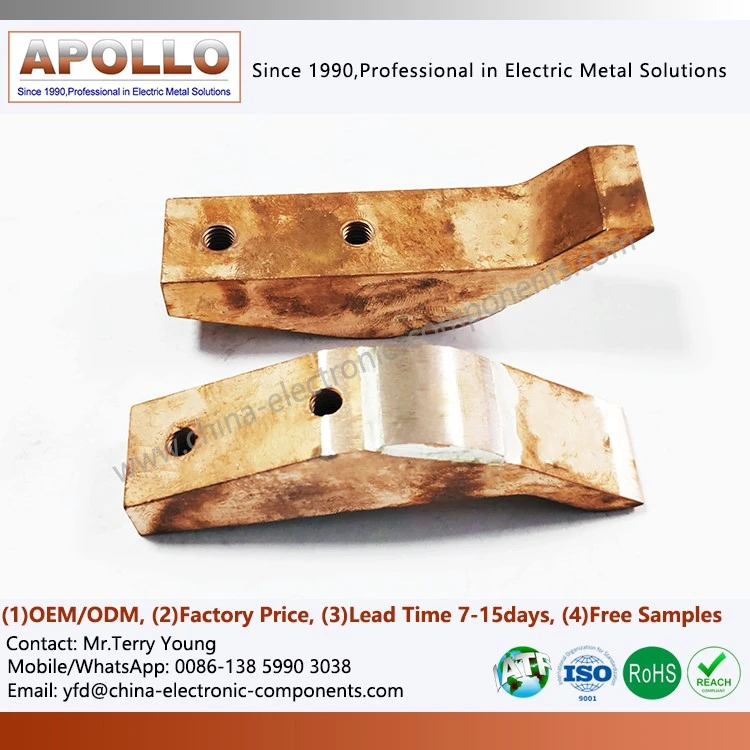

Danh bạ điện hàn
Mô tả sản phẩm
Các điểm tiếp xúc điện hàn đồng là các phần tử tiếp xúc điện liên kết chắc chắn các vật liệu tiếp xúc gốc bạc- với đồng, đồng thau hoặc các chất nền dẫn điện khác bằng cách sử dụng quy trình hàn nhiệt độ cao-.
Cấu trúc này kết hợp độ dẫn điện và độ bền cơ học tuyệt vời, đồng thời được sử dụng rộng rãi trong các thiết bị điện-điện áp thấp, hệ thống năng lượng mới, hệ thống điện ô tô, thiết bị gia dụng và thiết bị tự động hóa công nghiệp. Đây là thành phần quan trọng để đạt được khả năng dẫn dòng điện có độ tin cậy cao và tuổi thọ dài-.
So với các tiếp điểm đinh tán truyền thống, các tiếp điểm bạc hàn chiếu có ưu điểm về tính dẫn nhiệt, khả năng chống hàn và độ ổn định của kết nối. Quá trình hàn vảy cứng đảm bảo liên kết kim loại giữa tiếp điểm và đế, dẫn đến điện trở thấp hơn, độ ổn định cơ học cao hơn và khả năng duy trì hiệu suất ổn định trong thời gian dài dưới tác động của dòng điện-cao và gián đoạn thường xuyên.
Kỹ thuật hợp tác vật liệu
| Lựa chọn điện hóa của vật liệu tiếp xúc | Chúng tôi sử dụng một loạt hợp kim, bao gồm AgNi, AgSnO₂ và AgCdO, được nấu chảy trong môi trường có kiểm soát, với độ đồng nhất về mặt kim loại được kiểm soát trong phạm vi phân tách mức- micron. Điều quan trọng là chúng tôi cung cấp các dịch vụ tư vấn lựa chọn vật liệu phù hợp với đặc tính tải của bạn (điện trở, điện cảm, điện dung) và tần suất ngắt, thay vì chỉ bán các loại tiêu chuẩn. Ví dụ: đối với các kịch bản chuyển đổi tần số-cao, chúng tôi khuyên dùng vật liệu AgSnO₂ có các nguyên tố vi lượng, có điện áp đánh thủng màng oxit và điểm cân bằng điện trở tiếp xúc điểm hàn bạc đã được tối ưu hóa trước. |
| Thiết kế tương thích của giao diện hàn | Việc lựa chọn chất hàn tuân theo nguyên tắc "khớp độ dốc": cấu trúc chuyển tiếp ba lớp gồm hệ số giãn nở nhiệt, độ dẫn điện và điểm nóng chảy được xây dựng giữa hợp kim bạc và đế đồng. Người ta sử dụng chất hàn bạc-đồng-phốt pho (Ag-Cu-P) hoặc bạc-đồng-kẽm (Ag-Cu-Zn), với góc làm ướt được kiểm soát dưới 15 độ để đảm bảo hoàn thành dòng mao dẫn trong chu kỳ gia nhiệt nhanh dưới 5 giây, tránh sự biến đổi pha nhiệt độ cao của Tiếp điểm hàn tia lửa hàn bạc vật chất. Độ dày lớp hàn được duy trì chính xác trong khoảng 0,08-0,15mm, đảm bảo độ bền cơ học đồng thời ngăn chặn điện trở suất tăng bất thường do độ dày vật hàn quá mức. |
| Tối ưu hóa cấu trúc liên kết cơ chất | Đế dẫn điện sử dụng đồng -đồng T2 cứng hoặc đồng zirconi crom-(CuCrZr). Sự khác biệt chính là loại thứ hai duy trì độ dẫn IACS 97% trong khi tăng khả năng chịu nhiệt độ ủ lên hơn 550 độ. Đối với các ứng dụng có dòng điện-cao, cấu trúc tản nhiệt vi-được nhúng bên trong đế để giảm mức tăng nhiệt độ ở trạng thái ổn định- bằng cách tăng diện tích trao đổi nhiệt. Thiết kế tích hợp này giúp giảm số lượng giao diện nhiệt so với các phương pháp lắp ráp truyền thống, rút ngắn đường dẫn nhiệt hơn 40%. |
Ngôn ngữ kỹ thuật của hiệu suất Ưu điểm
Thời gian-Độ ổn định miền của điện trở tiếp xúc:Điện trở tiếp xúc ban đầu dưới 5 μΩ (ở dòng thử nghiệm 10 A) và sau 10.000 vòng đời cơ học, mức tăng điện trở được giới hạn trong vòng 15%. Sự ổn định này bắt nguồn từ độ dày được kiểm soát của vùng khuếch tán được hình thành bởi lớp hàn và hai vật liệu cơ bản, dao động từ 2-5 μm. Điều này đảm bảo độ bền liên kết luyện kim đồng thời tránh nguy cơ giòn do vùng khuếch tán quá dày.
Cơ chế vi mô của khả năng hàn-nóng chảy:Đối với các ứng dụng có khả năng chịu tác động ngắn mạch-mạch, các cấu trúc có kết cấu vi mô (rãnh lưới-khắc bằng laser) có thể được thêm vào bề mặt Tiếp xúc bằng bạc hàn điện trở. Các rãnh này hoạt động như các kênh giúp hơi kim loại thoát ra dưới nhiệt độ cao của hồ quang điện, ngăn chặn-sự nóng chảy và độ bám dính của bề mặt tiếp xúc trên diện rộng. Chiều sâu và chiều rộng của cấu trúc vi mô được thiết kế chính xác dựa trên đỉnh-dòng điện ngắn mạch dự kiến, thể hiện mối tương quan-quy mô chéo giữa hiệu suất vĩ mô và hình thái vi mô.
Hệ thống-Tối ưu hóa mức độ đặc tính tăng nhiệt độ:Sự tăng nhiệt độ của thành phần không chỉ phụ thuộc vào bản thân vật liệu mà còn phụ thuộc vào hình dạng của nó. Thiết kế của chúng tôi tuân theo nguyên tắc "tối ưu hóa đẳng nhiệt", điều chỉnh đường cong gradient mặt cắt ngang của đế đồng để đảm bảo phân phối gradient nhiệt độ đồng đều trên toàn bộ mô-đun dưới dòng điện hoạt động, nhờ đó loại bỏ các điểm nóng cục bộ. Dữ liệu đo thực tế cho thấy mô-đun được tối ưu hóa có thể giảm nhiệt độ tối đa xuống 8-12K trong cùng điều kiện.
Thích ứng ứng dụng xuyên ngành-
Trường biến tần năng lượng mới
Trong các bộ biến tần lưu trữ năng lượng hoặc quang điện, tần số chuyển đổi phía DC thấp, nhưng độ gợn dòng điện lớn. Chúng tôi khuyên dùng vật liệu AgNi kết hợp với thiết kế đế bằng đồng dày để ngăn chặn sự tích tụ nhiệt Joule. Đối với phía AC, vật liệu AgSnO₂ được sử dụng, có đặc tính chống-oxy hóa AC được xác minh theo tiêu chuẩn IEC 60947-4-1, duy trì các bề mặt tiếp xúc Bạc hàn đường hàn điện trở sạch trong điều kiện hoạt động 50/60Hz.
Hệ thống kiểm soát vận tải đường sắt
Đối với tiêu chuẩn chống cháy EN 45545-, chúng tôi cung cấp các giải pháp vật liệu không chứa cadmium-. Chất hàn cũng sử dụng công thức-không chứa phốt pho để đáp ứng các yêu cầu về-khói và halogen-ít. Các bộ phận này đã vượt qua bài kiểm tra độ bền ba trục với tần số rung 5-150Hz và gia tốc 5g, đồng thời tuổi thọ mỏi của mối hàn vượt quá 10⁷ chu kỳ.
Ổ đĩa servo công nghiệp
Hệ thống servo yêu cầu phản hồi ở mức-micro giây và thời gian thoát tiếp điểm cần được nén xuống dưới 1 mili giây. Bằng cách tối ưu hóa sự phân bố khối lượng từ Bạc đến Đồng và phù hợp với tải trước của lò xo, các bộ phận của chúng tôi có thể kiểm soát độ cao nảy khi đóng ban đầu trong khoảng 0,05mm. Đồng thời, việc duy trì điện trở tiếp xúc thấp giúp giảm hiện tượng méo truyền tín hiệu, điều này rất quan trọng đối với sự ổn định của vòng dòng điện trong điều khiển vị trí chính xác.
Thiết bị đóng cắt lưới điện thông minh
Được sử dụng làm mối nối tiếp điểm bạc thanh đồng chính hoặc phụ trong thiết bị đóng cắt trung thế-12kV. Các mối hàn phải chịu được không chỉ dòng điện liên tục định mức 1250A mà còn cả dòng điện ổn định nhiệt trong thời gian ngắn 75kA/1 giây. Việc sử dụng đế CuCrZr và quy trình hàn chân không đảm bảo không có rủi ro hàn lại khi bị sốc nhiệt cực độ, đảm bảo độ tin cậy ở cấp độ lưới điện.
